加工工程・設備紹介
加工工程
鋼鉄の構造物に溶融亜鉛めっきを施すためには、さまざまな工程が必要になります。
重量のある鉄鋼製品をひとつの流れにのせ、効率よく移動させていくことで、より完璧な品質管理が可能になります。
当社の工場設備は、その「流れ」に重点をおいた、ゆとりのあるレイアウトから出発しています。
脱脂処理
鋼鉄の構造物に付着した油脂や塗料を除去するため、苛性ソーダ水溶液に浸し、水洗いします。
酸洗処理
鉄の錆やスケールを除去するため、薄い塩酸水溶液に浸し、水洗いします。
フラックス処理
酸洗い後の酸化防止と鉄と亜鉛の合金反応を促進するため、塩化亜鉛アンモニウムの水溶液(フラックス)に浸し、素材の表面に被膜を形成させます。

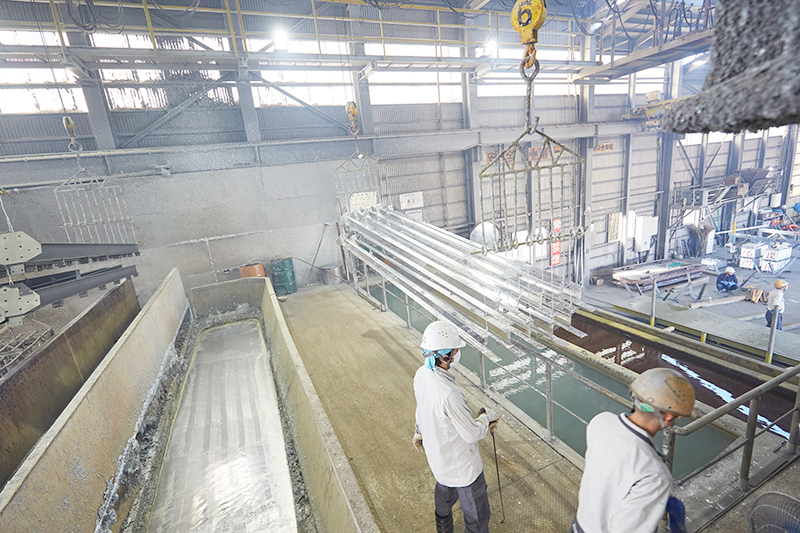

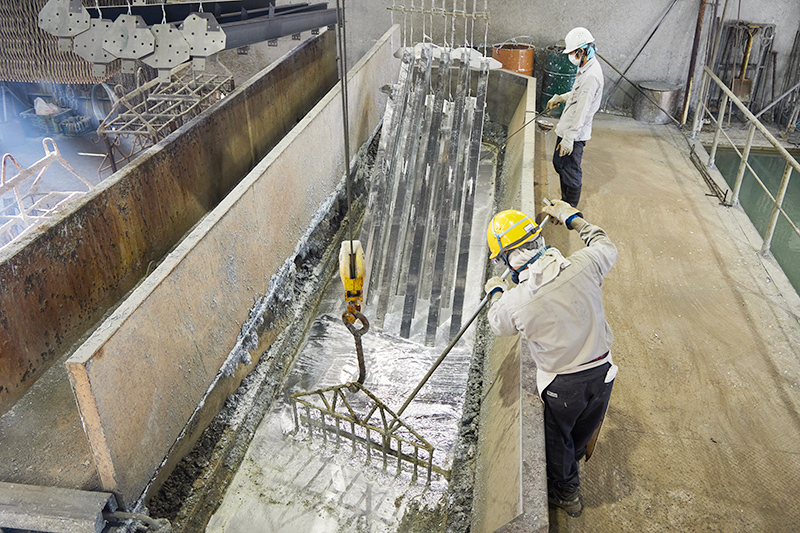

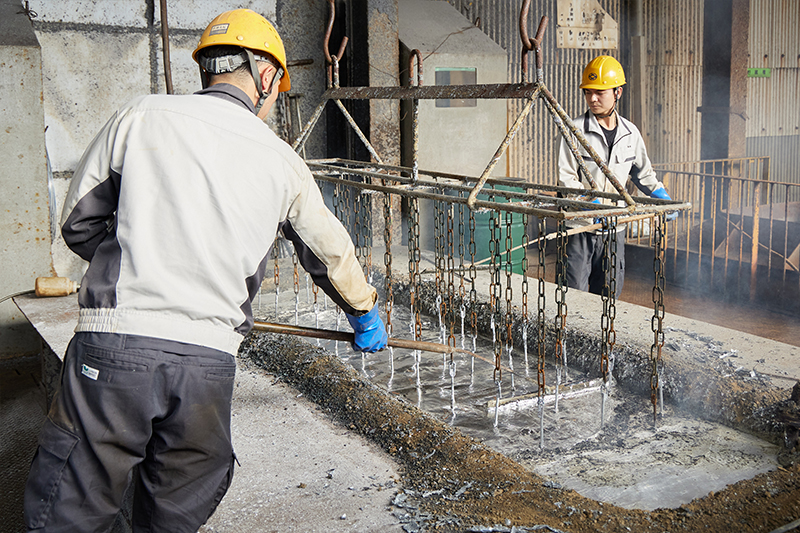

めっき工程
鋼材の材質や形状によって最も適合する条件を選び、高熱で溶融した亜鉛液に浸します。
冷却
冷却層に浸し、適度に温度を下げます。
表面処理(白サビ防止)
白サビの進行を防ぎ、めっきの光沢を持続させる白サビ防止剤を塗布します。

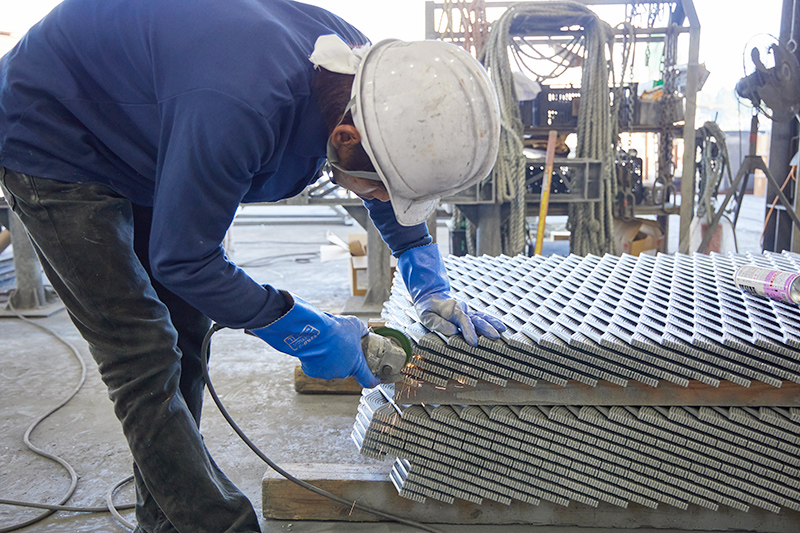

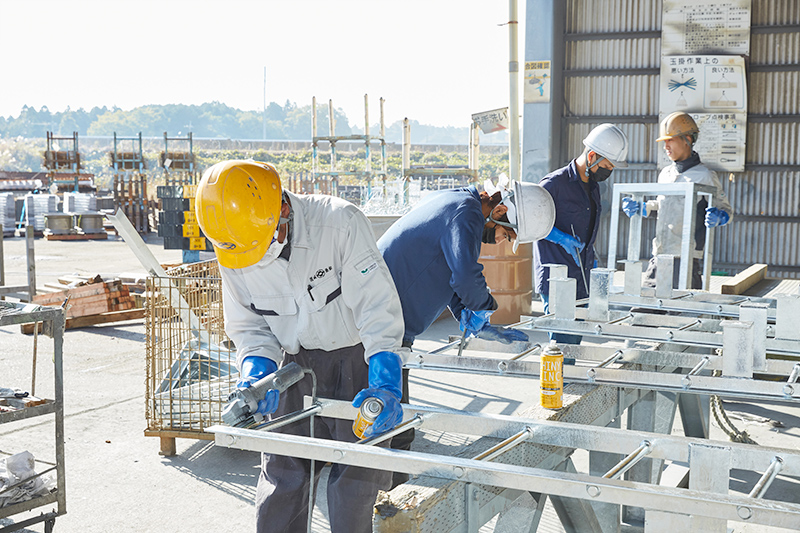

仕上げと品質検査

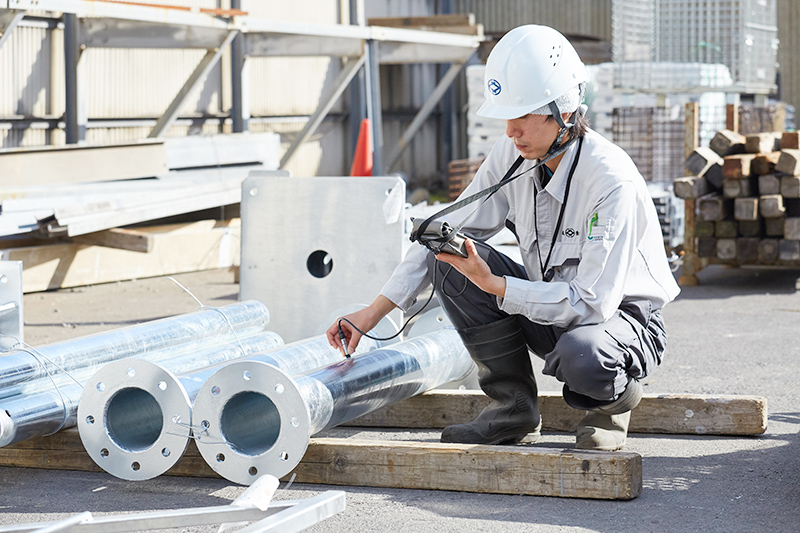

外観品質基準により表面の仕上げをして完成です。JIS規格に規定されている検査を行います。
設備紹介
お客様のニーズに合った確かな製品を
当社では大・小のめっき亜鉛釜を保有しておりますので、あらゆる製品に迅速に対応できます。
最新の設備と検査機器を用意するとともに、長年の経験を持つ人的資源の豊富さについても、自信があります。お客様のニーズに合った確かな製品をお届けします。
大釜めっき工場
前処理 | |||
---|---|---|---|
脱脂槽 | W1500mm×H1800mm×L7500mm | 容量20.11m³ | 2槽 |
水洗槽 | W1500mm×H1500mm×L7500mm | 容量15.54m³ | 1槽 |
塩酸槽 | W1500mm×H1500mm×L7500mm | 容量16.76m³ | 3槽 |
水洗槽 | W1500mm×H1500mm×L7500mm | 容量14.52m³ | 2槽 |
フラックス槽 | W1300mm×H1500mm×L7000mm | 容量13.53m³ | 1槽 |
ホイストクレーン | 2t | 1基 | |
ホイストクレーン | 1.4t×1.4t | 4基 |
めっき | |||
---|---|---|---|
めっき槽 | W1200mm×H2100mm×L7000mm | 容量17.48m³ | 1槽 |
冷却水槽 | W1500mm×H1900mm×L7500mm | 容量19.71m³ | 1槽 |
ホイストクレーン | 2t(インバーター) | 6基 |
表面処理 | |||
---|---|---|---|
表面処理槽 | W1500mm×H1500mm×L7500mm | 容量16.76m³ | 1槽 |
仕上げ | ||
---|---|---|
ホイストクレーン | 1.4t×1.4t | 2基 |
ホイストクレーン | 2t | 2基 |
資材置場 | ||
---|---|---|
電動チェーンブロック | 1t | 1台 |
小釜めっき工場
前処理 | |||
---|---|---|---|
脱脂槽 | W1200mm×H1400mm×L4500mm | 容量7.51m³ | 1槽 |
水洗槽 | W1200mm×H1500mm×L4500mm | 容量7.26m³ | 1槽 |
塩酸槽 | W1600mm×H1200mm×L4500mm | 容量8.55m³ | 2槽 |
水洗槽 | W1600mm×H1200mm×L4500mm | 容量7.48m³ | 1槽 |
フラックス槽 | W1200mm×H1200mm×L3000mm | 容量4.28m³ | 1槽 |
ホイストクレーン | 2t | 2基 |
めっき | |||
---|---|---|---|
めっき槽 | W800mm×H950mm×L3000mm | 容量2.22m³ | 1槽 |
冷却水槽 | W1200mm×H1200mm×L3500mm | 容量4.49m³ | 1槽 |
ホイストクレーン | 1t×1t | 2基 |
表面処理 | |||
---|---|---|---|
表面処理槽 | W1200mm×H1200mm×L3500mm | 容量4.23m³ | 1槽 |
前処理準備 | ||
---|---|---|
ホイストクレーン | 2t | 1基 |
仕上げ | ||
---|---|---|
ホイストクレーン | 2t | 1基 |
